Nokia 8110 Cellular Data Suite Interface

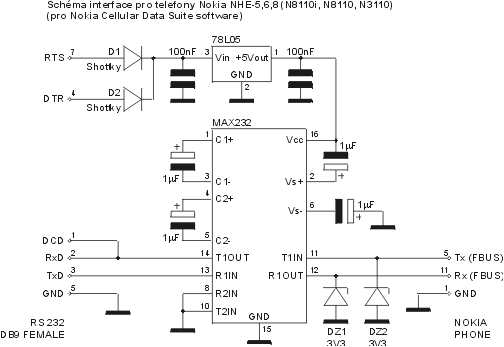

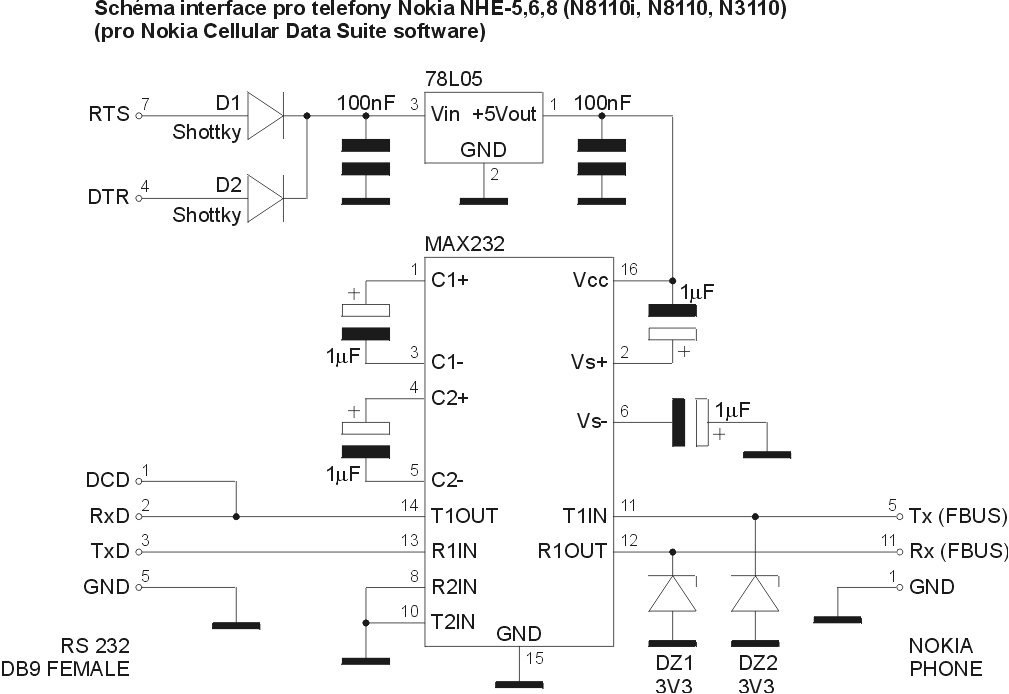

Zde je zapojení interface pro telefony N8110i, N8110 a N3110. Pokud chcete schéma ve větším rozlišení, je zde.


Celý interface je napájen signály RTS a DTR. Diody D1 a D2 doporučuji v Shottkyho provedení kvůli nižším proudovým nárokům. Rovněž 5V stabilizátor by měl být v "L" provedení, aby jeho odběr byl co nejmenší. Pokud použijete normální diody a obyčejný stabilizátor, může se stát, že interface bude napájen o něco nižším napětím než 5V (v závislosti na COM portu počítače - log. 1 na RS232 je definovaná od +5V do tuším +15V, ale zvlášte u notebooků se pohybuje na spodní hranici 5V, na diodě je úbytek zhruba 0.6V, tzn. napětí před stabilizátorem může být i 4.4V a stabilizované v tomto případě kolem 4.1V), což by nemuselo ani tak moc vadit (po testech jsem zjistil, že MAX232 funguje spolehlivě ješte na hranici 3.5V), ale proudová zátěž COM portu bude zbytečně větší.

Zenerovy diody DZ1 a DZ2 jsou VELMI důležité pro bezpečnost vašeho telefonu. Normálně jsou napěťové ůrovně log. 1 na hranici 5V (nebo 3.3V ???), ale i mírné překročení této hranice může vést ke zničení telefonu nehledě na proudové nárazy při zapnutí počítače nebo při zasouvání interface do počítače. Napětí 5.1V spolehlivě zničí sběrnici telefonu - vyzkoušeno :-((( !!! Diody DZ1 a DZ2 toto napětí omezují na 3.3V což bohatě stačí na hodnotu log. 1 a zárověň je to hluboko pod maximální přípustnou hodnotou (nebo akorát, pokud je log. 1 3.3V ???).

Jinak se jedná o standartní zapojení MAX232. Piny č.8 (R2IN) a č.9 (T2IN) není bezpodmínečně nutné zemnit.

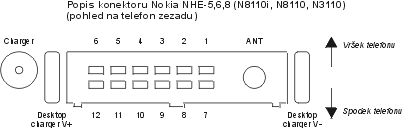

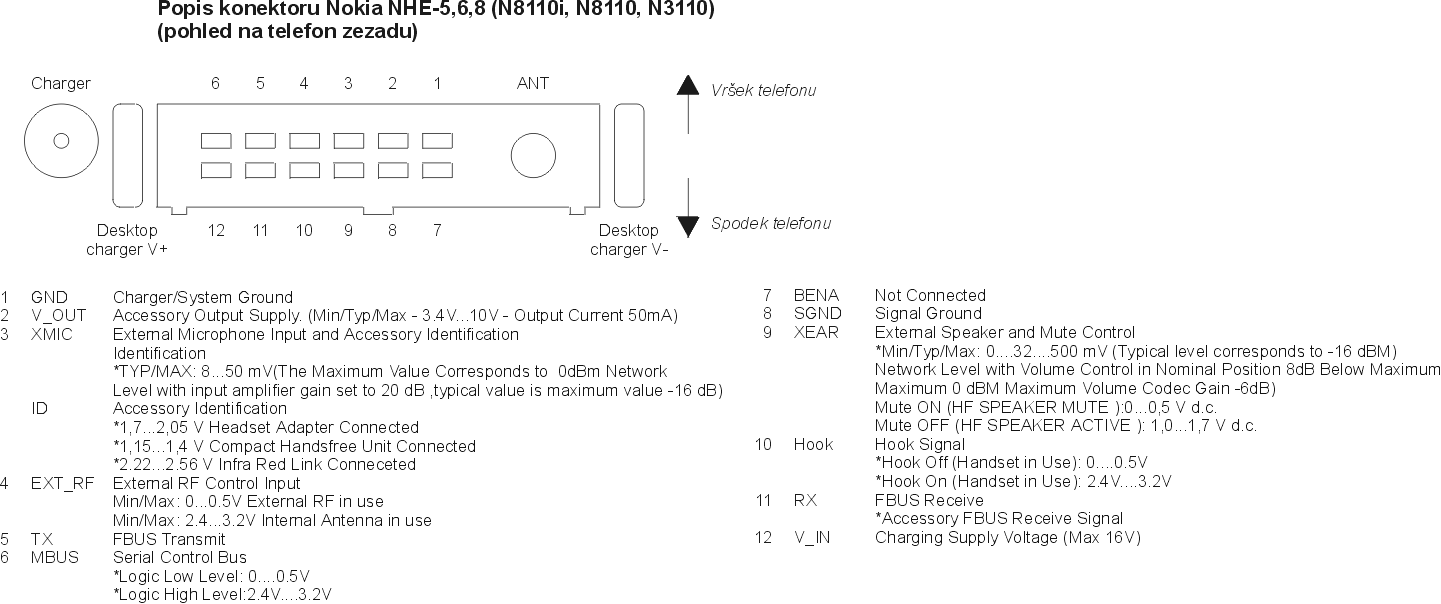

Zde je popis zapojení konektoru telefonu, totéž ve větším rozlišení a s popisem signálů zde.


Popisy signálů nemá smysl překládat, takže jen anglický originál :-)

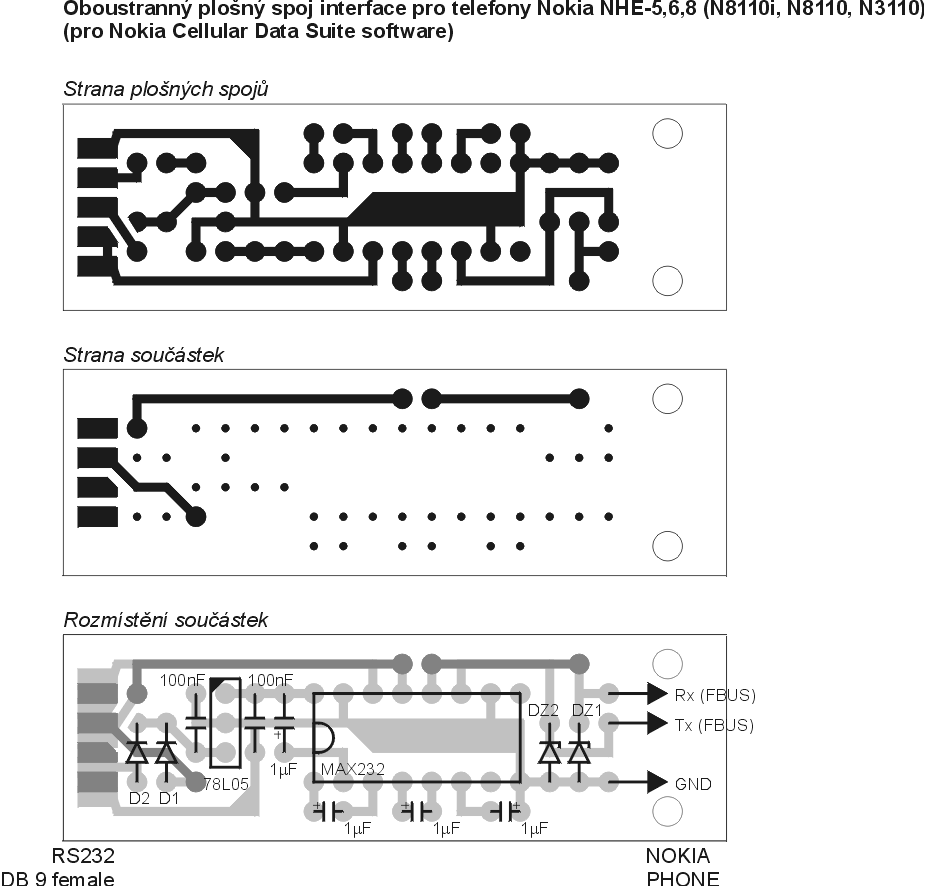

Zde je nákres OBOUSTRANNÉHO plošného spoje, popř. totéž ve větším rozlišení. Tato varianta je určena k napájení přímo na Cannon DB 9 female konektor, viz obr.

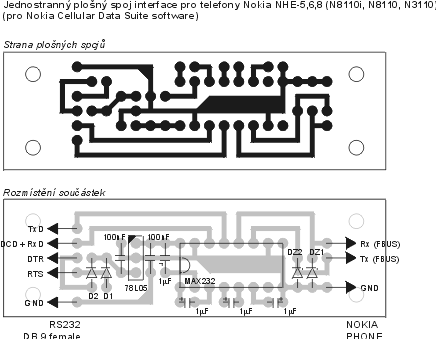

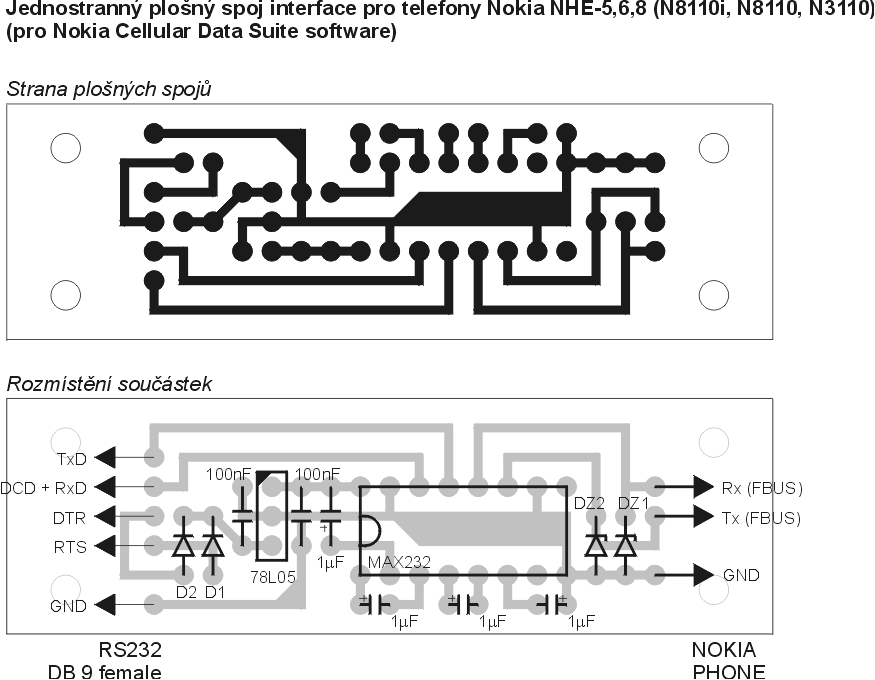

Pokud dáte přednost JEDNOSTRANNÉMU plošnému spoji, (zde i ve větším rozlišení), budete mít uprostřed kabelu "bublinu", viz obr.

Jen upozorňuji, že obrázky NEJSOU v měřítku 1:1 a proto je nutno je překreslit. Jestliže máte zájem o originály (ty ve správném měřítku jsou) v CorelDRAW 8, jsou zde.

Komunikační protokol

Popis vlastního protokolu nechávám v angličtině, neboť je zaběhnutý a srozumitelný.

PC -> Nokia (Rychlost 115200 bps, N-8-1)
First byte Always '1'
Second byte Length of data
Third byte (data) Command (or acknowledge euqals command which is ack'd)
Fourth byte (command) Serial number 3 low bits circle, other bits unknown
Fourth byte (ack) (eqals Fourth byte of command +8)
Last byte Checksum Modulo 2



Nokia -> Pc (Rychlost 115200 bps, N-8-1)
First byte Always '4'
Second byte Length of data
Third byte (data) Command (or acknowledge euqals command which is ack'd)
Fourth byte (command) Serial number 3 low bits circle, other bits unknown
Fourth byte (ack) (eqals Fourth byte of command -8, if not possible +8 )
Last byte Checksum Modulo 2



Commands
10 (PC -> Nokia) Dial a number
11 (Nokia -> PC) Ring, Caller ID
17 (Nokia -> PC)
19 (Nokia -> PC)
48 (Nokia -> PC)
10 (PC -> Nokia) ??? Ask for 65 status ???
65 (Nokia -> PC) ??? Status ???
74 (PC -> Nokia) ??? Ask for 75 status ???
75 (Nokia -> PC) ??? Status ??? RF-level, batt level ???

Pokud máte nějaké další dotazy nebo připomínky, pošlete mi prosím mail nebo SMS (jen 140 znaků).
