Hangfrekvenciás sztereó erősítőt építünk
Varga Gábor op. Gabi, HA7-ØØ55 / HA7KLJ
Tavaly nyáron kezdtünk hozzá néhányan, egy 2x20W-os hangfrekvenciás erősítő építéséhez, a Karcagi Kiskulcsosi Iskolában, a rádiós szakköri foglalkozáson.
Először is a tranzisztorok hűtőbordáit kezdtük el méretezni, és darabokra vágni. Volt, aki először látott és használt fémfűrészt, állványos fúrógépet. Miután ez megvolt, a BDW36-os végtranzisztorok rögzítésével folytattuk a munkát. Ekkoriban már készült a végfokozat elektronikájának NYÁK terve, amit HA7MO Laci OM szakkörvezetőnk tervezett. A végfokokat a panelek beültetése után ellenőriztük, beállítottuk és tökéletesen működtek. A méréseket a korábban kapott tápegység segítségével tudtuk megcsinálni, mert saját tápegység még nem volt készen. Ezután a tápegységen, és a dobozon lehetett gondolkodni. A saját tápegységem megvalósítását barátomnak, Fodor Sándornak (HA7-ØØ66) köszönhetem, aki a szakmai tudásával segített a konstruktőri munkákban. A tápegységhez már csak egy megfelelő transzformátorra volt szükségem, amit édesapám közreműködésével sikerült elkészíteni. Így hát rendben volt a végerősítő, és a tápegység is. Mivel csak vásárnaponként vannak foglalkozások, a rádiózáson kívül csak szűk egy-másfél óra marad építeni, így elég lassan haladt a projekt. Persze, ezután sem haladtak simán a dolgok. Egy apró alkatrészláb miatt, a tápegység zárlatot kapott. Ennek következtében a tápfeszültség beállító IC tokja is szétrepedt, és tönkre ment. A tápegység rendbe rakása után a tápfeszültség rendbe jött, szerencsére semmi sem károsodott. A hangszínszabályozó fokozat összerakása először egyszerűnek tűnt. Azután persze kiderült, hogy nem is olyan egyszerű a dolog. Így hát azzal is "elszórakoztunk" némi időt, de végül az is sikerült. A hangszínszabályozó NYÁK-ját Fodor Sanyi (HA7-ØØ66) klubtársunk készítette el részünkre. A fokozatok működésének ellenőrzését hanggenerátorral és oszcilloszkóppal végeztem el. Szépen, torzításmentesen működnek, az egész rendszer már szépen dolgozik.
Anyaklubunk, a Regionális Rádiós Sportklub, Püspökladány tagjai is sokat segítettek munkánkban. Az erősítő alkatrészeinek nagy része bontott, kitermelt alkatrészekből áll. A BDW36-es végtranzisztorok HAØEX Jóska OM-tól, bontásra kapott berendezésből származnak. A végfok NYÁK-jait Bácsi Zoltán klubtársunk készítette el. Az erősítő bemenet választó yaxley kapcsolóját Kele János (HA7JN) klubtársunktól kaptuk. A hangerő szabályzó ikerpoti a Ganz Rádióklub (HA5KFZ) ajándéka. Az én erősítőm egy régi, videó lejátszó dobozába lett beépítve. Most bújom az internetet, hogy még egy koppanás gátlót is beszerelhessek, hogy még tökéletesebb legyen a berendezésem.
Gabi kábelez

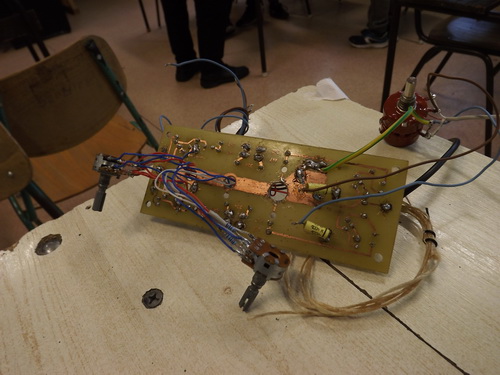

Gabi hangszínszabályzója

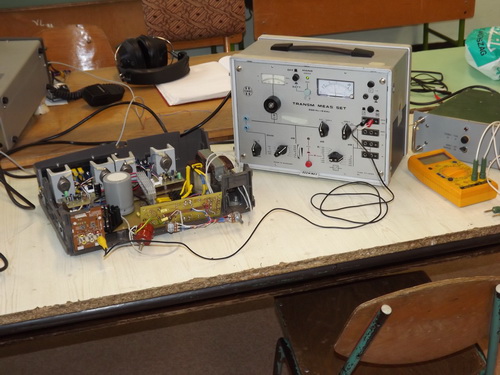

Gabi mérési összeállítása
73 és DX ! Varga Gábor op. Gabi, HA7-ØØ55 / HA7KLJ
Fényképek: HA7NB, János
Karcag, 2017. december 11.
