Gyorsbillenytűt építettünk

Laci / HA7KLJ / HA7MO

A CW üzemmódban forgalmazó operátorok – némi unszolás után – megtapasztalták, és megszerették a gyorsbillentyű használatát. Persze, még tanulni, és szokni kell az elkey használatát.

Ennek elősegítése végett kerestem meg Holman Tamást, HA5PT amatőrtársat. Korábban Ő volt a K8+ projekt fő segítője. A K8+ egy PIC-el készült hihetetlenül sokoldalúan programozható elkey volt 2003-ban (HI HI).

A K8+ elkey projektet már nem lehetett feltámasztani. Helyette azonban beszereztünk Tamástól négy darab 12C508A PIC-et, elkey programmal feltöltve, dokumentációval ellátva. A kapcsolást kiegészítettem egy 555-ös önhang generátorral. A kimenetre egy HAØIV Lajos által kitermelt 5V-os jelfogó került. Ezzel bármi, gond nélkül kapcsoltatható, próbálgatható.

Az elkey billentyűzése szétbontott polarizált jelfogó mechanikával történik. Ezeket Sanyi op. szerelte a MÉH telepen beszerzett vas talpakra. Az elkészült elkeyek zsebtelepről remekül dolgoznak. Az adási sebesség széles határok között változtatható. A bedobozolást ki-ki maga intézi.

HA5PT Tamásnak köszönjük a segítségét!

Aki kedvet kapott a megépítéshez, ezen a címen szerezheti be a szükséges és felprogramozott PIC-et:
https://shop.chipcad.hu/Welcome/Default.aspx?scenarioID=301&StockCode=MIC2941#TabControl-2

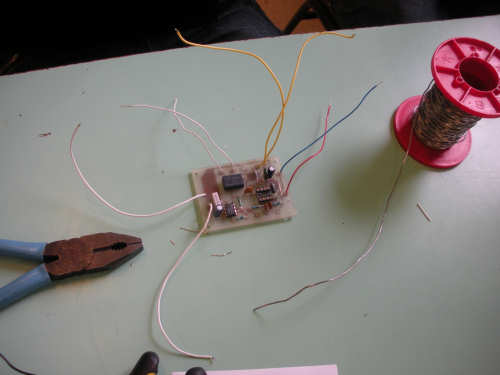

Az első lépések

A kész elkey

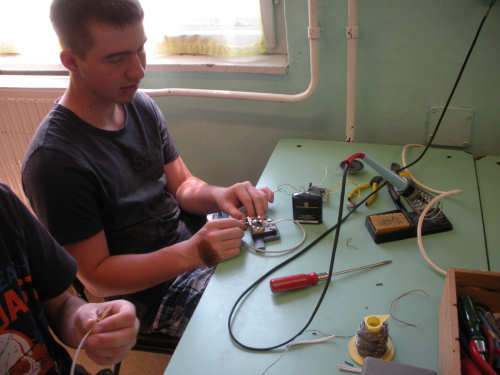

Tesztelés I.

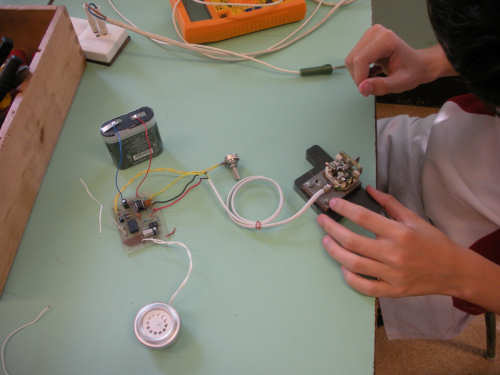

Tesztelés II.

73 és DX !
Karcag, 2015. július 5.
