nanoKeyer

Sokan használunk olyan logvezető programokat, melyekbe CW keyer funkció is be van integrálva.

Különösen hasznos ez a funkció CW versenyeken.

Elég hamar kiderült, hogy a számítógép, számos feladata teljesítése közben, nem mindig képes pontos morzejelek előállítására, mivel csúszkálhat az időzítés.

K1EL, Steven (és mások is) úgy gondolták, hogy a számítógép nyakából ki venni a morzejel előállításának (pontos időzítésének) feladatát és azt egy külső eszközre kell bízni, melyet egy soros porton keresztül vezérel a számítógép, immár csak a leadandó betűk, számok egyéb karakterek ASCII kódját kiküldve.

Napjainkra a K1EL által kifejlesztett, WinKeyer névre keresztelt szoftver és a hozzá tartozó hardver megoldás kvázi szabvánnyá vált. Tőle beszerezhetők csak felprogramozott IC-k, vagy kit formájában, illetve teljesen összeszerelt állapotban a komplett eszköz.


http://k1el.tripod.com/files/WhatIsWinkeyer.pdf


http://k1el.tripod.com/WKUSBX.html


K3NG, Anthony és az open-source projektjéhez csatlakozott számos rádióamatőr társ, közös szoftver fejlesztés keretében létrehozta az ARDUINO nano alapra épülő nanoKeyert, mely eszköz önálló, memóriás el-keyként, morse keyboardként (USB vagy PS2 billentyűzet csatlakoztatásával) is használható. A nano beépített USB hídján keresztül kommunikál a számítógépen futó logvezető programmal, teljes WinKey kompabilitást biztosítva.


https://blog.radioartisan.com/arduino-cw-keyer/


Csupán néhány alkatrésszel kiegészítve egy ARDUINO Nano mikrokontrollert, rengeteg funkcióval működő el-keyhez jutunk.  Kit formában is beszerezhető a NYÁK és a beleillő pár passzív elem. A nanot az e-Bayről lehet megrendelni.


A kittet DJ0MY, Oscar postázza, nagyon korrekt módon.


https://nanokeyer.wordpress.com/nanokeyer-info/


Minden szükséges dolog az ezen az oldalon található linkekről letölthető:


https://nanokeyer.wordpress.com/downloads-3/


A jelenlegi firmware betöltése után az alábbi szolgáltatásokat kapjuk:


Features:

  • CW speed adjustable from 1 to 999 WPM

  • Up to six selectable transmitter keying lines

  • Programming and interfacing via USB port ("command line interface")

  • USB or PS2 Keyboard Interface for CW keyboard operation without a computer

  • Logging and Contest Program Interfacing via K1EL Winkey 1.0 and 2.0 interface protocol emulation

  • Optional PTT outputs with configurable lead, tail, and hang times

  • Optional LCD Display – Classic 4 bit mode, Adafruit I2C RGB display or YourDuino I2C LCD Display

  • Up to 12 memories with macros

  • Serial numbers

  • CW keyboard (via a terminal server program like Putty or the Arduino Serial program)

  • Speed potentiometer (optional – speed also adjustable with commands)

  • QRSS and HSCW

  • Beacon / Fox mode

  • Iambic A and B Straight key support

  • Single Paddle

  • Ultimatic mode

  • Bug mode

  • CMOS Super Keyer Iambic B Timing

  • Paddle reverse Hellschreiber mode (keyboard sending, memory macro, beacon)

  • Farnsworth Timing

  • Adjustable frequency sidetone

  • Sidetone disable / sidetone high/low output for keying outboard audio oscillator

  • Command mode for using the paddle to change settings, program memories, etc.

  • Keying Compensation

  • Dah to Dit Ratio adjustment

  • Weighting Callsign receive practice

  • Send practice

  • Memory stacking

  • "Dead Operator Watchdog"

  • Autospace

  • Wordspace

  • Adjustment

  • Pre-configured and Custom Prosigns

  • Non-volatile storage of most settings

  • Modular code design allowing selection of features and easy code modification

  • Non-English Character Support

  • CW Receive Decoder

  • Rotary Encoder Speed Control

  • Sleep Mode

  • USB Mouse Support

  • Mayhew LED Ring Support

  • Alphabet Sending Practice

  • QLF / "Messy" Straight Key Emulation

  • USB Keyboard HID (Human Interface Device) Interface (Keyer = keyboard for your computer)

  • Web Interface (UNDER DEVELOPMENT)

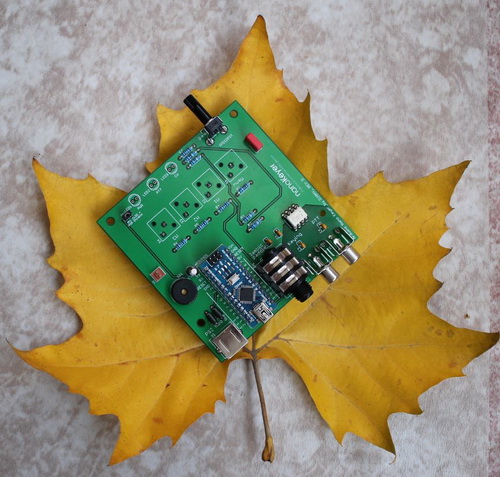

Az általam összerakott, önállóan és log programmal összekötve (N1MMplus, UCX-log) nagyszerűen működő példány fotói.

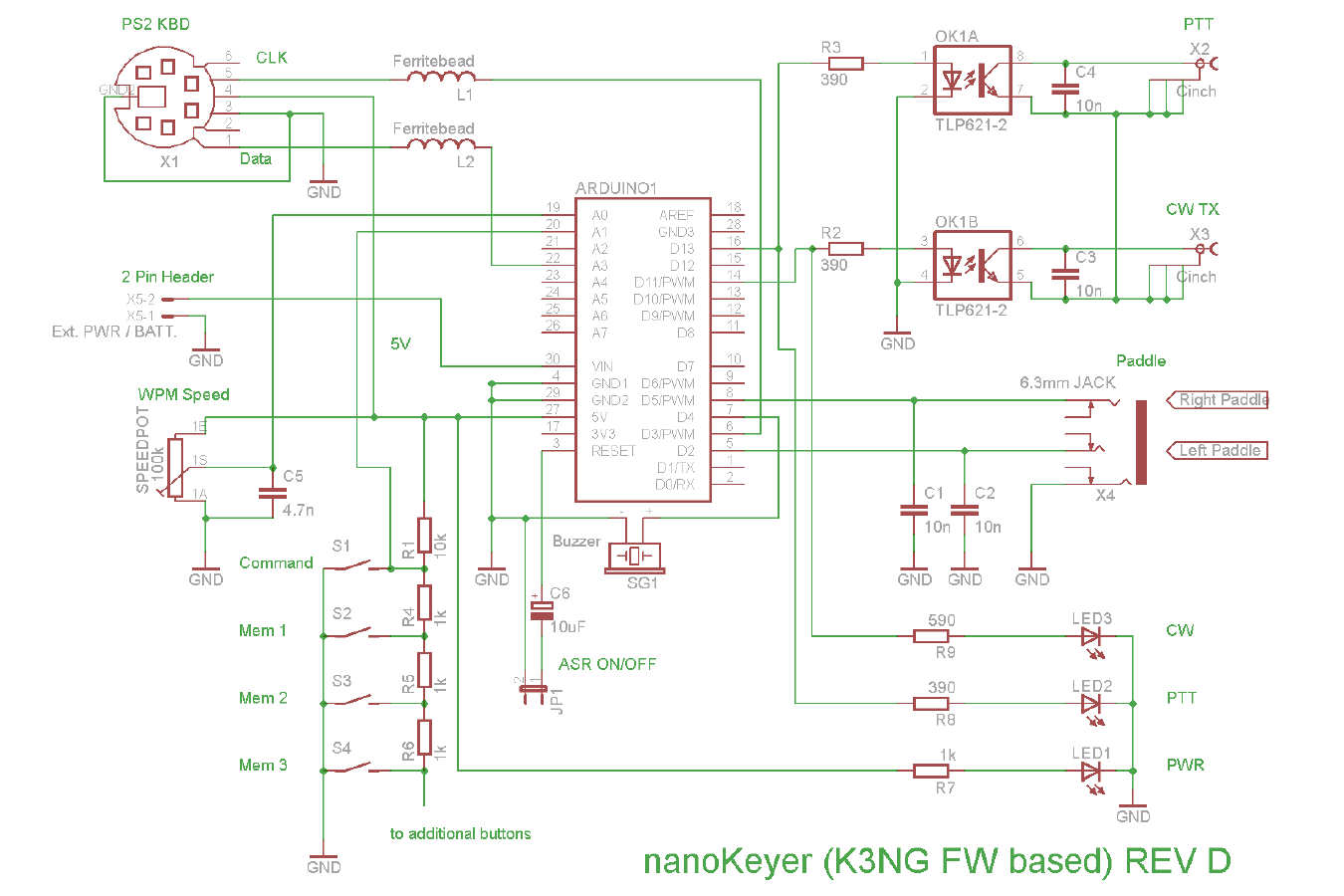

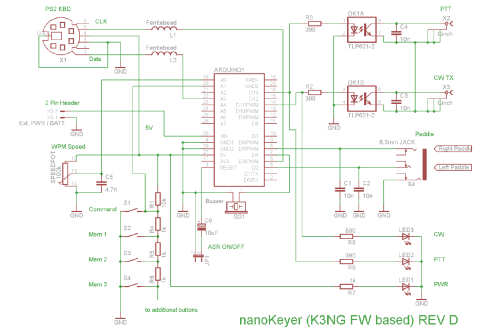

Kapcsolási rajz (kattintásra megnő)

Valamikor lesz még egy 3. fotó is. A bedobozolt eszközről…

Sok sikert minden után építőnek!

2016. október 30.
73 de Laci, HAØHW
