                            read-outs french type cards, hungarian stuff

Huntelecom is offerin 10.000 HuFs to copers fo da arrest o each
fraudulent caller. Mindy issa abouta thirdo da officer's monthly pay.
They put outta call fo a headhunt. As da joke goes if a Hun steps in-
ta a revolvin door afta ya he'll still be gettin outta first... As a kid,
every Hun gets trained to be able ta perform da trick!? Only lata do
they happpen ta find da sand paper ta thin out da PIC toda thickness
o old chipcard so da it fits in dere, as snugly as in da card slot o ya
pay-phone. Those in favor o complicated contraptions, afta facin da
apperance o metal detectors inda phone sets started swoppin metal
wirin fo carbon conductas. ta-da-da-daa...ta-da-da...daah-l i n.

Diallin can save ya money?

in H, ere're certain exchanges where deres an unadvertised service
da ya receive once ya started diallin an additional digit#1 after da
number ya wished to call. Da charges'd be 1/3 oda regular. Da same
useda be also true fo NL, except ya ad to dial # 2. Where will #3 be
workin or #4. Ere is somethin 4 ya, out ere to find out.
Apply da vices o a lady exchange operator, da arts n crafts.
Receive ya collect-calls in da phonebooth next door

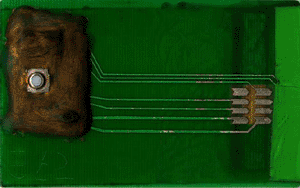

Early example of "endless" chipcard, cca. '92. Mark the built in push-button for manual reload!

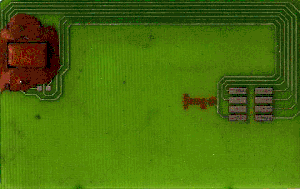

One of the first "endless" made example that is fully chip operated. From around '94
Early '96 example showing sophisticated precission craftmanship where the implemented chip is polished to the thickness of the telephone card
Adaptive, Fin du Ciècle multiple chip operated, from 1998














                HUNTelycom
         phreaker briefing\       /phonecard
                          G4rCE
                        levels
           phoneCHIP UNits/       \HUNGARIAN
              bit reaDOuts         wordWARE







Bit readout of a Hungarian 50 units phonecard erased down to 0 credit:

|0.bit                                                          63.bit|
01000000 10011010 10111110 10110101 01001011 00101011 01100111 01010000
00000001 00000010 00001111 11101111 11001111 11111111 11111111 11111111
11111111 11111111 11111111 11111110 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000
|192.bit                                                       255.bit|

Contents of a 50 unit card, erased down to 1 credit:

01000000 10011010 01000100 01101101 01001011 00101111 00010110 10001101
00000001 00000010 00111111 11101111 00001111 11111111 11111111 11111111
11111111 11111111 11111111 11111110 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000

Contents of a 50 unit card, erased down to 4 credits:

01000000 10011010 01101011 01010100 01001011 00101100 00011100 11101000
00000001 00000010 01001111 11101111 00001111 11111111 11111111 11111111
11111111 11111111 11111111 11110000 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000

Contents of an other 50 unit card, containing 50 credits:

10111001 10000011 11100010 01000101 01000000 10010100 00011101 00111110
00000001 00001010 00010001 11100000 00000000 00000000 01001001 10101000
01000000 00000000 10000000 01100000 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000

Contents of the same 50 unit card, erased down to 0 credit:

10111001 10000011 11100010 01000101 01000000 10010100 00011101 00111110
00000001 00001010 00010001 11100000 11101111 11111111 11111111 11111111
11111111 11111111 11111111 11111110 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000


Contents of a 50 unit card, erased down to 3 credits:

01000000 10011010 01101011 01010100 01001011 00101100 00011100 11101000
00000001 00000010 01001111 11101111 00001111 11111111 11111111 11111111
11111111 11111111 11111111 11111000 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000

Contents of the same 50 unit card, erased down to 2 credits:

01000000 10011010 01101011 01010100 01001011 00101100 00011100 11101000
00000001 00000010 01001111 11101111 00001111 11111111 11111111 11111111
11111111 11111111 11111111 11111100 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000

Contents of the same 50 unit card, erased down to 1 credit:

01000000 10011010 01101011 01010100 01001011 00101100 00011100 11101000
00000001 00000010 01001111 11101111 00001111 11111111 11111111 11111111
11111111 11111111 11111111 11111110 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000

Contents of the same 50 unit card, erased down to 0 credit:

01000000 10011010 01101011 01010100 01001011 00101100 00011100 11101000
00000001 00000010 01001111 11101111 11001111 11111111 11111111 11111111
11111111 11111111 11111111 11111110 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000


Contents of a 120 unit card, containing 120 credits:

10111000 10000011 11011101 00111000 01000000 10011010 00011100 11101000
00000001 00000011 00010001 11100000 00000000 00000000 00111000 01000000
10000000 00000000 00100000 00000000 00000000 00000001 00000000 00000000
00000000 00000000 00000010 00000110 00000000 00000000 00000000 00000000

Contents of the same 120 unit card, erased down to 119 credits:

10111000 10000011 11011101 00111000 01000000 10011010 00011100 11101000
00000001 00000011 00010001 11100000 00001000 00000000 00111000 01000000
10000000 00000000 00100000 00000000 00000000 00000001 00000000 00000000
00000000 00000000 00000010 00000110 00000000 00000000 00000000 00000000

Contents of the same 120 unit card, erased down to 118 credits:

10111000 10000011 11011101 00111000 01000000 10011010 00011100 11101000
00000001 00000011 00010001 11100000 00001100 00000000 00111000 01000000
10000000 00000000 00100000 00000000 00000000 00000001 00000000 00000000
00000000 00000000 00000010 00000110 00000000 00000000 00000000 00000000

Contents of the same 120 unit card, erased down to 117 credits:

10111000 10000011 11011101 00111000 01000000 10011010 00011100 11101000
00000001 00000011 00010001 11100000 00001110 00000000 00111000 01000000
10000000 00000000 00100000 00000000 00000000 00000001 00000000 00000000
00000000 00000000 00000010 00000110 00000000 00000000 00000000 00000000

Contents of the same 120 unit card, erased down to 21 credits:

10111000 10000011 11011101 00111000 01000000 10011010 00011100 11101000
00000001 00000011 00010001 11100000 00001111 11111111 11111111 11111111
11111111 11111111 11111111 11111111 11111111 11111111 11111111 11111111
11111111 11111100 00000010 00000110 00000000 00000000 00000000 00000000

Contents of the same 120 unit card, erased down to 0 credit:

10111000 10000011 11011101 00111000 01000000 10011010 00011100 11101000
00000001 00000011 00010001 11100000 11101111 11111111 11111111 11111111
11111111 11111111 11111111 11111111 11111111 11111111 11111111 11111111
11111111 11111111 11111111 11111111 11111000 00000000 00000000 00000000












-_  _
          _-
        --_     -_      D'
           -=_      following
                  section is for
            - -_  d' locals at d'
                  Hungarian stati-
                   ons wordware.
                     on float
                       ~on~







Magyarországon bevezetett telefonkártya leírása



A kártya (50 és 120 egységes egyformán) egy 256 bites tárolóeszközt és
az olvasás- programozáshoz szükséges logikai áramkört rejt magában.
Az alábbi ábrák a lábkiosztást, bekötést és felép‚tést mutatják.



 ________________     __________________________________________
| 8 ||7 ||6 || 5 |   |         +--------<---------+             |
|   ||  ||  ||   |   |  -------------        -----------        |
|   \\__||__//   |   | | 96+160 bit  |      |           |<+-----|<(6)WE
|    \ ____ /    |   | |tárolóterület|--<---|c‚mszámláló|<|-+---|<(7)CK
|----//    \\----|   |  -------------       |           |<|-|-+-|<(8)RE
|----\\____ \----|   |        |              -----------  | | | |
|    /__  __\    |   |  -------------        -----------  | | | |
|   //  ||  \\   |   | |kimeneti árk.|--<---|programozó |<+ | | |
|   ||  ||  ||   |   | |             |--    |  logika   |<--+ | |
| 1 ||2 ||3 || 4 |   |  -------------   |   |           |<----+ |
 ----------------    |        |         |    -----------        |
                     |        |          ----------|            |
                      ------------------------------------------
                              |      |      |      |      |
                             (2)    (5)    (4)    (3)    (1)
                             OUT    VCC    GND    VPP    NC




A tárolóterület elsõ 96 bitje (0.-tól 95.-ig) csak olvasható (széria-
szám,egyéb adatok). A további 160 bit (96.- 255.) égethetõ, itt az
elejétõl a bitek 0 állapota jelzi a meglévõ egységet, amely 1-be éget-
hetõ. Ezen a részen az egységek száma mint információ egy bizonyos
algoritmus alapján van tárolva. A tárolóterületet a címszámláló címzi
meg, amely a CK órajel, -RE reset engedélyezõ és WE programozas engedé-
lyezõ bemenetek állapotától függõen vagy resetelõdik (0. címre áll),
vagy növeli egyel a címet, vagy nem változtat a címen. A programozó
logika feladata az égetõ impulzus engedélyezése a címszámláló állásának
megfelelõ címen.

1-es láb: (NC) nincs bekötve a chip-be.

2-es láb: (OUT) a kimenet. Az adott címen a bit állapota jelenik meg,
ha a CK órajel bemenet L szintũ. A CK bemenet H, akkor az OUT is
általában H szintet vesz fel.

3-mas láb: (VPP) az égetõ feszültség bemenete. A kártya olvasásakor
+5V-ot kell a VPP-re kapcsolni,ellenkezõ esetben nem mũködik a kimeneti
áramkör. &EACUTE;getéshez 21-25V pozitív feszültség kell.

4-es láb: (GND) a tápfeszültség testpontja.

5-ös láb: (VCC) +5V tápfeszültség.

6-os láb: (WE) égetést engedélyezõ bemenet.Ha a WE=H szintũ és VPP=21V,
akkor a CK bemenet 50mS ideig tartó H impulzusa hatására elég a bit
L-bõl H-ba. Olvasás során WE=L kell.

7-es láb: (CK) órajel bemenet. H impulzus hatására a WE, a -RE és a VPP
állapotától függõen lép, vagy marad eredeti állapotában,vagy nullázódik
a címszámláló, vagy égetés történik.

8-as láb: (-RE) reset engedélyezõ bemenet.A minusz jel a felülhuzást, a
negált jelet helyettesíti. L szintje esetén a CK órajel bemeneten H-ból
L-be lefutó él nullázza (reset), H szintje esetén pedig lépteti a
címszámlálót,  ha ez alatt WE=L szintũ volt.

A fenti ki- és bemenetek L ill. H szintje a TTL szinteknek megfelelõek.

A CK, WE ás -RE bemenetek egyes kombinációira a címszámláló reakciója,
vagyis, hogy mi történik a kártyában,VPP=5V esetén, az alábbi példákból
látható.



      +--------------+       +--------------+       +-----------+
  CK--+              +--   --+              +--   --+           +-----

                                                         +---------+
  WE=L------------------   L-------------------   -------+         +--

    XXXXXXXXXXXXXX         XXXXXXXXXXXXX-------   XXXX      XXXXXXXXXX

 -REXXXXXXXXXXXXXX------   XXXXXXXXXXXXX          XXXX------XXXXXXXXXX

           Reset                    Lép                   Reset



         +-------+           +-----------+             +-----------+
  CK-----+       +------   --+           +-----   -----+           +--

      +--------------+            +---------+       +---------+
  WE--+              +--   -------+         +--   --+         +-------

    XXXXXXXXXXXXXXXXXXXX   XXXX------XXXXXXXXXX   XXXXXXXXXXXXXX------

 -REXXXXXXXXXXXXXXXXXXXX   XXXX      XXXXXXXXXX   XXXXXXXXXXXXXX
   Nem lép, nincs reset!           Lép                   Lép


      +--------------------+       +--------------------+
  CK--+                    +--   --+                    +---

    ------+          +--------          +----------+
  WE      +----------+           -------+          +--------

    XXXXXXXXXXXXXX-------XXXXX   XXXXXXXXXXXXXXXXXXXX-------

 -REXXXXXXXXXXXXXX       XXXXX   XXXXXXXXXXXXXXXXXXXX
               Lép                          Lép



Az X azt jelöli, hogy ott mindegy milyen allapotban van a bemenet.


Az alábbi táblázat a címszámláló pontos mũködését mutatjaVPP=5V esetén.


     +-----+-----+-----+-----+-------------+
     |  A  |  B  |  C  |  D  |             |
     +-----+-----+-----+-----+             |
     | WE+ | WE+ | CK+ | CK+ | Címszámláló |
     | -RE | CK  | WE  | -RE |             |
     +-----+-----+-----+-----+-------------+
     |  X  |  X  |  0  |  1  |  Lép egyet  |
     +-----+-----+-----+-----+-------------+
     |  X  |  X  |  0  |  0  |    Reset    |
     +-----+-----+-----+-----+-------------+
     |  1  |  1  |  1  |  X  |  Lép egyet  |
     +-----+-----+-----+-----+-------------+
     |  0  |  1  |  1  |  X  |    Reset    |
     +-----+-----+-----+-----+-------------+
     |  X  |  0  |  1  |  X  | Nem változik|
     +-----+-----+-----+-----+-------------+


Az A oszlop a WE bemenet felfutó élénél a -RE bemenet,
a B oszlop a WE bemenet felfutó élénél a CK bemenet,
a C oszlop a CK bemenet lefutó élénél a WE bemenet,
a D oszlop a CK bemenet lefutó élénél a -RE bemenet állapotát mutatja.

A telefonkészülék a kártya kiolvasását a következõképpen végzi:

A kártyát behelyezve a készülékbe, WE=L, VPP=0V, -RE=L, CK=L szintũek.
VCC=5V bekapcsol, majd 13-15 mS mulva a VPP=5V lesz. Ezután 600 ≤S
elteltével a CK bemenet H-ba ugrik és 8 ≤S után vissza L-be (reset).
Ekkor a címszámláló a 0. címre ugrik és a kimeneten (OUT) megjelenik a
0. címen lévõ bit állapota. A CK bemenet lefutó élét követõen 60 ≤S
mulva a -RE bemenet H-ba vált, majd 13 ≤S mulva a CK bemenet ismét
H-ba ugrik 8 ≤S idõre és vissza L-be (címszámláló egyet lép). A
kimeneten megjelenik az 1. cím állapota. Ezután a 8 ≤S hossz£ órajel
impulzusok 70 ≤S-enként követik egymást egészen a 255. címig. A 255.
cím beolvasása után a készülék -RE=L szintet, majd 200 ≤S mulva
VPP=0V-ot, ezt követve 500 ≤S idõvel VCC=0V-ot kapcsol. Ezután kis idõ
mulva megjelenik a készülék LCD kijelzõjén a kártyán lévõ egységek
száma. Az alábbi ábra a fenti jelsorozatot mutatja.

             ++       ++       ++       ++       ++
 CK----------++-------++-------++-------++-------++----- - - ----------
                    +----------------------------------- - - -+
-RE-----------------+                                         +--------
     +--------+ 0.bit +------------------+ 3.bit ++ 4.bit        +---+
OUT--+        +-------+  1.bit    2.bit  +-------++----- - - ----+   +-

WE=L-------------------------------------------------------------------
     +--------------------------------------------------------------+
VCC--+                            VCC=5V                            +--
        +---------------------------------------------------------+
VPP-----+                         VPP=5V                          +----

Tárcsázás közben a kártya nem kap tápfeszültséget. Mikor a hívott fél
felveszi a kagylót, az elõzõ teljes beolvasási ciklus megismétlõdik,
majd a tápfesz kikapcsolása nélkül, mint a beolvasásnál, egy reset után
ellépteti a címszámlálót az elégetendõ bitre és elégeti azt a következö
módon.CK=L, WE=L, VPP=5V, -RE=H, címszámláló az 1-be égetendõ bit címén
áll. VPP-re a készülék 21V körüli feszültséget kapcsol, majd 100 ≤S
mulva a WE bemenetet H-ba valtja, ezután 25 ≤S-mal a CK bemenetet is
H-ba váltja és 50 mS idõ után kapcsolja vissza L-be. Ez az 50 mS volt
az égetési impulzus. A CK lefutó élétõl 60 ≤S mulva a VPP-t visszakap-
csolja 5V-ra, majd 360 ≤S elteltével a WE bemenetet L szintbe váltja.
Ezzel vége az égetési ciklusnak, a tápfesz kikapcsolása nélkül reset
és teljes beolvasás következik (ellenõrzi a készülék a bit leégetését).
Ezután a tápfesz kikapcsolása nélkül reset és mégegy teljes beolvasást
hajt végre. A tápfeszt továbbra sem szakítja meg, reset és az elsõ 0
állapotú bitre léptetés következik, ez általában az elsõ bitek vala-
melyike. Ezt a bitet a fent már részletezett égetési ciklussal megpro-
bálja leégetni.


Természetesen ez nem fog sikerülni, mert az elsõ 96 bit nem égethetõ,
valószínũ csak védelmi okokból csinálja. Ezután a tápfesz kikapcsolása
nélkül reset, újra beolvassa az egész 256 bitet és kikapcsolja a táp-
feszt a fent leírt módon. Ennek a több ciklusból álló folyamatnak a
végén jelenik meg az LCD kijelzõn az egyel csökkentett egységszám. Ha
egy egységnek megfelelõ telefonalási idõ eltelt, a fenti leégetési
procedúra megismétlõdik és megint kevesebb lesz egy egységgel.
Ez a leégetési procedúra a telefonkészülék processzorának programjának
változtatása során módosulhat, például korábban egyszerũbb volt: az
egység leégetése után csak egyszer olvasta be a 256 bitet és utána nem
próbált égetni az elsõ 96 bites területre.

Az alábbi ábra egy bit elégetését és az utána következõ resetet, majd a
beolvasás elejét mutatja.

                +--------------+               ++       ++       ++
 CK-------------+              +---------------++-------++-------++----
   ------------------------------------------+        +----------------
-RE                                          +--------+
                +-------------------------------+ 0.bit +--------------
OUT-------------+                               +-------+  1.bit  2.bit
          +------------------------------+
 WE-------+                              +-----------------------------
      +-----------------------------+
VPP---+           VPP=21V           +----------------------------------
VPP=5V                                 VPP=5V


50 egységes, 0 egységre leégetett kártya tartalma:

|0.bit                                                          63.bit|
01000000 10011010 10111110 10110101 01001011 00101011 01100111 01010000
00000001 00000010 00001111 11101111 11001111 11111111 11111111 11111111
11111111 11111111 11111111 11111110 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000
|192.bit                                                       255.bit|

50 egységes, 1 egységet tartalmazó kártya tartalma:

01000000 10011010 01000100 01101101 01001011 00101111 00010110 10001101
00000001 00000010 00111111 11101111 00001111 11111111 11111111 11111111
11111111 11111111 11111111 11111110 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000

50 egységes, 4 egységet tartalmazó kártya tartalma:

01000000 10011010 01101011 01010100 01001011 00101100 00011100 11101000
00000001 00000010 01001111 11101111 00001111 11111111 11111111 11111111
11111111 11111111 11111111 11110000 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000

Az elõzõ 50 egységes kártya 3 egységre leégetve:

01000000 10011010 01101011 01010100 01001011 00101100 00011100 11101000
00000001 00000010 01001111 11101111 00001111 11111111 11111111 11111111
11111111 11111111 11111111 11111000 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000

Az elõzõ 50 egységes kártya 2 egységre leégetve:

01000000 10011010 01101011 01010100 01001011 00101100 00011100 11101000
00000001 00000010 01001111 11101111 00001111 11111111 11111111 11111111
11111111 11111111 11111111 11111100 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000

Az elõzõ 50 egységes kártya 1 egységre leégetve:

01000000 10011010 01101011 01010100 01001011 00101100 00011100 11101000
00000001 00000010 01001111 11101111 00001111 11111111 11111111 11111111
11111111 11111111 11111111 11111110 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000

Az elõzõ 50 egységes kártya 0 egységre leégetve:

01000000 10011010 01101011 01010100 01001011 00101100 00011100 11101000
00000001 00000010 01001111 11101111 11001111 11111111 11111111 11111111
11111111 11111111 11111111 11111110 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000


Egy másik 50 egységes, 50 egységet tartalmazó kártya:
10111001 10000011 11100010 01000101 01000000 10010100 00011101 00111110
00000001 00001010 00010001 11100000 00000000 00000000 01001001 10101000
01000000 00000000 10000000 01100000 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000

Az elõzõ kártya 0 egységre égetve:
10111001 10000011 11100010 01000101 01000000 10010100 00011101 00111110
00000001 00001010 00010001 11100000 11101111 11111111 11111111 11111111
11111111 11111111 11111111 11111110 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000

120 egységes, 120 egységet tartalmazó kártya:
10111000 10000011 11011101 00111000 01000000 10011010 00011100 11101000
00000001 00000011 00010001 11100000 00000000 00000000 00111000 01000000
10000000 00000000 00100000 00000000 00000000 00000001 00000000 00000000
00000000 00000000 00000010 00000110 00000000 00000000 00000000 00000000

Az elõzõ kártya 119 egységre leégetve:
10111000 10000011 11011101 00111000 01000000 10011010 00011100 11101000
00000001 00000011 00010001 11100000 00001000 00000000 00111000 01000000
10000000 00000000 00100000 00000000 00000000 00000001 00000000 00000000
00000000 00000000 00000010 00000110 00000000 00000000 00000000 00000000

Az elõzõ kártya 118 egységre leégetve:
10111000 10000011 11011101 00111000 01000000 10011010 00011100 11101000
00000001 00000011 00010001 11100000 00001100 00000000 00111000 01000000
10000000 00000000 00100000 00000000 00000000 00000001 00000000 00000000
00000000 00000000 00000010 00000110 00000000 00000000 00000000 00000000

Az elõzõ kártya 117 egységre leégetve:
10111000 10000011 11011101 00111000 01000000 10011010 00011100 11101000
00000001 00000011 00010001 11100000 00001110 00000000 00111000 01000000
10000000 00000000 00100000 00000000 00000000 00000001 00000000 00000000
00000000 00000000 00000010 00000110 00000000 00000000 00000000 00000000

Az elõzõ kártya 21 egységre leégetve:
10111000 10000011 11011101 00111000 01000000 10011010 00011100 11101000
00000001 00000011 00010001 11100000 00001111 11111111 11111111 11111111
11111111 11111111 11111111 11111111 11111111 11111111 11111111 11111111
11111111 11111100 00000010 00000110 00000000 00000000 00000000 00000000

Az elõzõ kártya 0 egységre leégetve:
10111000 10000011 11011101 00111000 01000000 10011010 00011100 11101000
00000001 00000011 00010001 11100000 11101111 11111111 11111111 11111111
11111111 11111111 11111111 11111111 11111111 11111111 11111111 11111111
11111111 11111111 11111111 11111111 11111000 00000000 00000000 00000000


Az elsõ 96 bit egy része szériaszámként értelmezhetõ, a további 160 bit

az egységek tárolóterülete.Ezen a részen (az összes egységet tartalmazó

kártyánál) elszórva mindíg található 10 db 1-es, melyek helyezete az

ellenõrzõ algoritmus miatt kötött, az adott szériaszámhoz tartozik.

Átírásuk,vagy az elsõ 96 bit változtatása különbözõ hibaüzeneteket vált

ki a készülékbõl. Hibás kártyával való kisérletezésre a "Pillanatnyilag

nem áll rendelkezésre" üzenet alatt a telefonkészülék felhív egy

telefonszámot, melyre DTMF kódokkal információt közöl. Ezt persze

hibátlan használat esetén is megteszi valamilyen gyakorisággal.



              <~><-><+> FEJlesztés aLATt <#><*><.>

A TKSIM.SCH nevü file Orcad V3.2 verzióval készült, egy egyszerũ áram-
köri példát mutat a telefonkártya szimulálására, ami hibamentesen
mũködik a fent közölt beolvasási és égetési algoritmust használó
készülékekkel.
A TKSIM.LIB file a TKSIM.SCH file könyvtári elemeit tartalmazza.
Az áramkör mũködése a következõ:
A CK, -RE és WE jeleket nand kapuk fogadják, melyek a CD4040 lefutó
élre binárisan számláló IC-nek elõállítják a reset és órajeleket. A
számláló Q0-Q7 kimenetei a 28C16 EEPROM A0-A7 címvezetékeit hajtja meg,
melyek az EEPROM 256 byte-os részét tudják megcímezni. Az EEPROM fenn-
maradó A8, A9 és A10 címvezetékeit H szintre kell kötni, vagy ezen
kívül egy kapcsoló sorra, ha több kártya tartalmát is beégetjük és
ezeket kapcsolgatni akarjuk. Az EEPROM valamelyik I/O lába (a beégeten-
dõ tartalom úgy van megadva, hogy mindegy melyik)  egy felhúzó ellen-
álláson és két inverteren keresztül kerül az OUT-ra. A felhúzó ellen-
állás fontos, mert az egység leégetésekor az EEPROM I/O lába bemenet,
amit H-ba kell húzni. A VPP égetõ feszültség egy zénerrel, ellenállás-
sal és inverterrel úgy van kialakítva, hogy 5 vagy 21V esetén az
EEPROM-nak -CE jelet prezentál. Másik két zéner és ellenállás után a
VPP=0 vagy 5V L szintként, a 21V pedig H szintként jelentkezik. Ez
engedélyezi a WE jellel együtt a CK beégetõ impulzusát, mely egy
kb. 10mS-es impulzust elõállító tagon keresztül jut az EEPROM -WE
lábára. Két nand és egy inverter gondoskodik arról, hogy az elsõ 96
byte megcímzésekor ne juthasson el az égetõ impulzus az EEPROM-ba. Az
áramkör kis fogyasztása érdekében fontos, hogy minden IC CMOS legyen!
A zenerek BZX vagy ZPD legyen,mert más típusoknál nagy szórások szoktak
elõfordulni.
Az EEPROM tartalma egy az elõzõekben már bitenként közölt 120 egységes
kártya tartalma, amely most úgy van átalakítva, hogy egy bit egy byte-
nak felel meg és a byte minden bitje egyformán 0 vagy 1. Ez a 256 byte
a TK120.BIN nevũ file-ban található, melyet az EEPROM-ba a 0. címtõl
kell beégetni. A többi 256 byte-os szeletre is beégethetõ ugyanez a
tartalom, így a jelzett kapcsolósorral lehet (A8, A9, A10-es címveze-
tékek) átkapcsolni. A TK50.BIN nevũ file-ban egy hasonlóan átalakított
50 egységes kártya tartalma található.
A telefonkészülékbe a csatlakozást egy fantom kártyával lehet
megoldani. Nyáktervezõ programmal pontosan megtervezhetõ az aranyozott
rész. A lábak átmenõ lyukakon keresztül a panel alsó oldalán a végéhez
vezethetõk egy csatlakozóra. A panel alját széles vékony ragasztó
szalaggal el kell szigetelni. A kártya 0.8mm-es (szabványos) nyákból
készíthetõ.

                                 ~!~
